Kälteanlage

Meiser Vogtland GmbH & Co. KG

Im Erodierraum des Werkes arbeiten mehrere Erodiermaschinen, die bisher mit einzelnen Kälteaggregaten gekühlt wurden. Es sollte stattdessen ein gemeinsames Kaltwassernetz mit gemeinsamer Kälteerzeugung installiert werden. Dabei lag ein besonderer Schwerpunkt auf der Ausfallsicherheit.

Die Lösung

Es wurden 2 voneinander unabhängige Kaltwassererzeuger in Splitbauweise von Panasonic installiert, die auf einen gemeinsamen Kältepufferspeicher arbeiten und mit einer redundanten Pumpenanlage in den Kühlkreislauf im Erodierraum arbeiten.

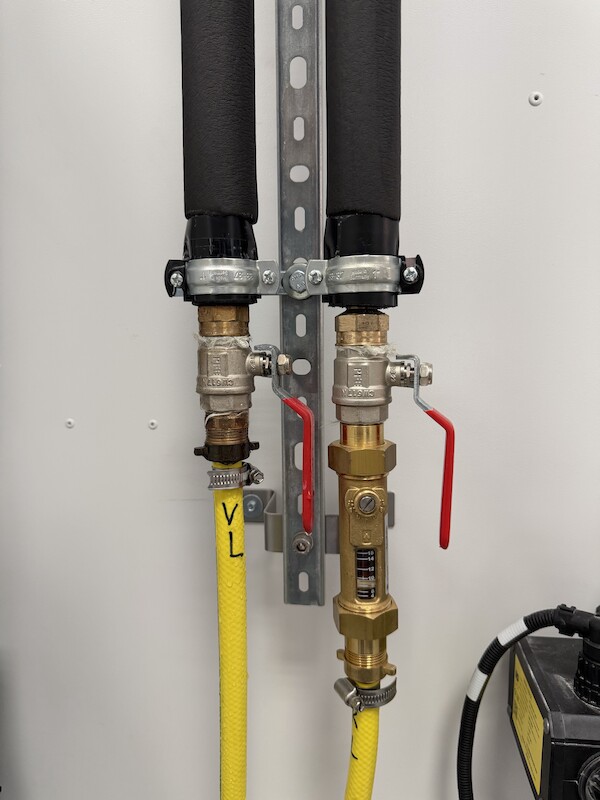

An jeder Erodiermaschine wurden sogenannte Taco-Setter zum hydraulischen Abgleich und damit zur gleichmäßigen Wasserverteilung an allen Maschinen eingesetzt. Mikroblasen- und Schlammabscheider für die automatische Entgasung und Abscheiden Schmutz zur Betriebsoptimierung und -sicherung sind hierbei selbstverständlich ebenfalls im Einsatz.

Der Vorteil der Einzelanlagen:

Geringe Kältemittelfüllmengen
Hohe Ausfallsicherheit durch 50% Redundanz
Kein Wasser im Außenbereich -> keine Frostgefahr und kein Glykoleinsatz nötig = höhere Effizienz.

Technische Daten

2x Außeneinheit U-250PZH2E8; Kühlleistung 20,6 kW (bei Wasseraustritt 7°C, Umgebungstemperatur 35°C)
2x Wassermodul PAW-250W5APAC-1

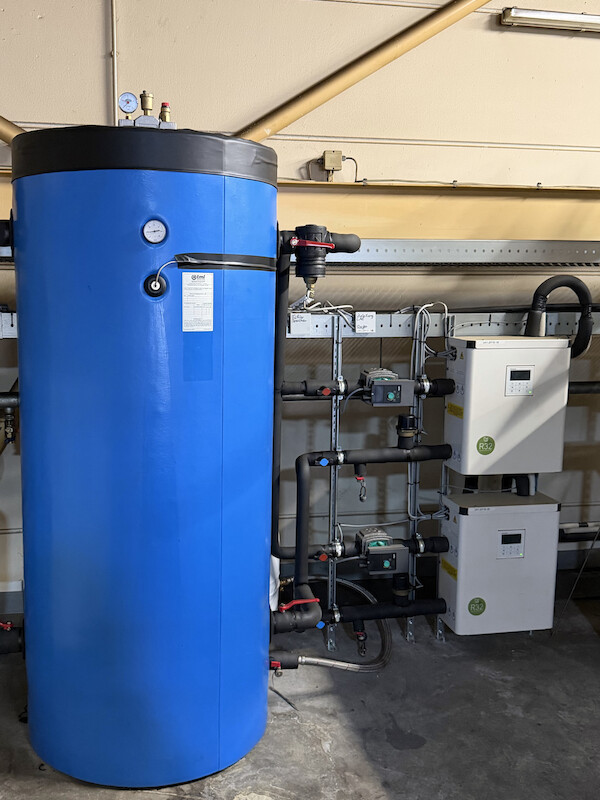

Edelstahl- Kältespeicher 1000l;
Umwälzpumpen WILO: 2x Ladepumpe 2x Kreislaufpumpe (redundant)
